开缝石材与轻质墙体外围护系统的优化案例

1、设计概况

观音山广场裙房外围护系统设计为框架式石材幕墙系统。系统主要面材及龙骨：

1）石材幕墙外立面形式：敞缝不打胶，缝宽10mm；

2）石材面板配置：30mm厚花岗岩；

3）龙骨：Q235B钢型材，表面热镀锌处理；

4）挂件：M8不锈钢背栓系统，适用于30mm厚花岗岩石材；

5）保温：结构梁及结构柱部位50mm阻热型保温岩棉（A级防火），容重不小于80Kg/m3单面铝箔；

6）外围护板墙墙体：10mm石膏板+10mm厚纤维增强硅酸钙板（无石棉）+120mm阻热型防火岩棉（A级防火），容重不小于110KG/m³单面铝箔+10mm厚纤维增强硅酸钙板（无石棉），顺序从内到外；

7）防水做法：防水透气膜外加20mm厚防水砂浆；

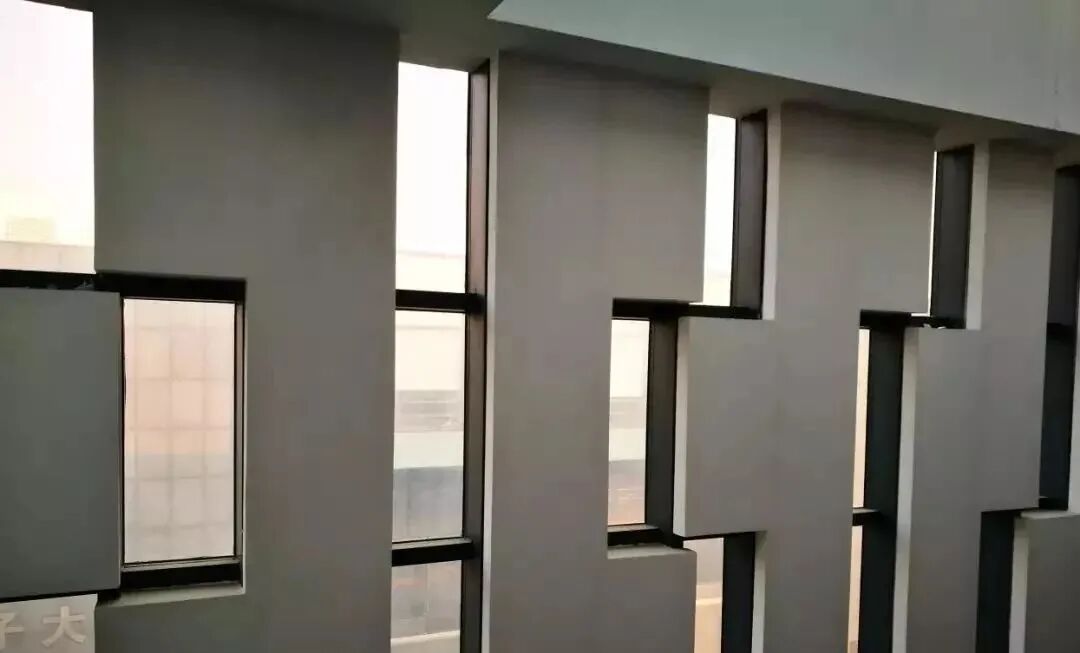

参考北京大学法学院图书馆外围护体系设计效果

2、设计方案可实施性分析

（1）设计的外侧框架石材与外围护板墙为一体化系统，在幕墙龙骨安装过程中发现，设计幕墙龙骨的高度过大，材料无法满足外围护板墙荷载要求；施工图纸中外围护墙板各层板与结构间无支撑、连接体系，外围护墙板整体稳定性无法保证。

（2）设计采用的防水透气膜主要使用在平屋面及斜屋面工程中，墙体立面的防水施工困难，容易造成脱落及损坏。

（3）经市场调查，石膏板的公称厚度主要为9.5mm、12mm、15mm、18mm、21mm和25mm。

（4）本工程石材幕墙为开缝式幕墙，镶嵌式玻璃周边的洞口导水节点处理困难，渗漏水隐患较大。

（5）本工程外立面设计新颖、玻璃与石材交错镶嵌，外围护墙体作为干挂石材的背衬墙体，错落施工且外墙干挂骨架已经施工。对外围护板墙的运输及搬运施工造成较大影响。给工程的配合及管理带来较大的难度。安全保障措施也是施工难点之一。

3、现场方案优化及图纸深化

3.1外围护板墙支撑体系深化

（1）幕墙形式为大面积石材，小面积玻璃时，护板墙大面积布置，小面积留洞。

1）竖向方管采用120*60*4.0mm方管，间距3000mm设置，上下与混凝土结构连接。

2）层高大于3m时，于3m的高度处增加一道横向方管，方管规格为120*60*3.0mm。

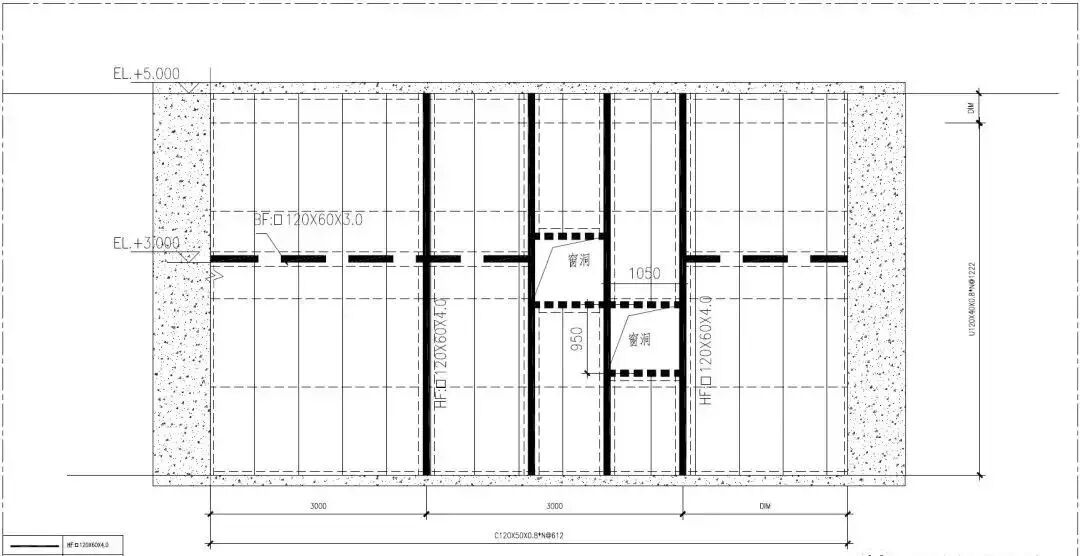

大面积石材小面积玻璃外围护板墙墙体立面结构布置

（2）幕墙形式为小面积石材，大面积玻璃时，护板墙小面积布置，大面积留洞。

1）竖向方管采用120*60*4.0mm镀锌方管，间距1050mm设置，与幕墙立柱同宽度。

2）横向方管采用120*60*3.0mm镀锌方管，间距950mm,根据石材分隔尺寸进行设置。

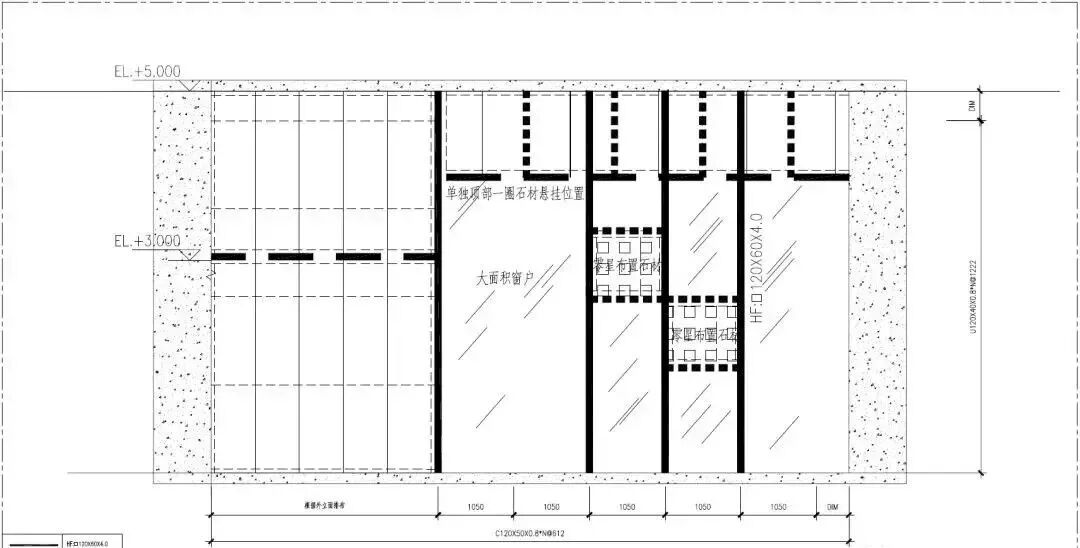

大面积玻璃小面积石材外围护板墙墙体立面结构布置

石材研习社（IDstone5A）

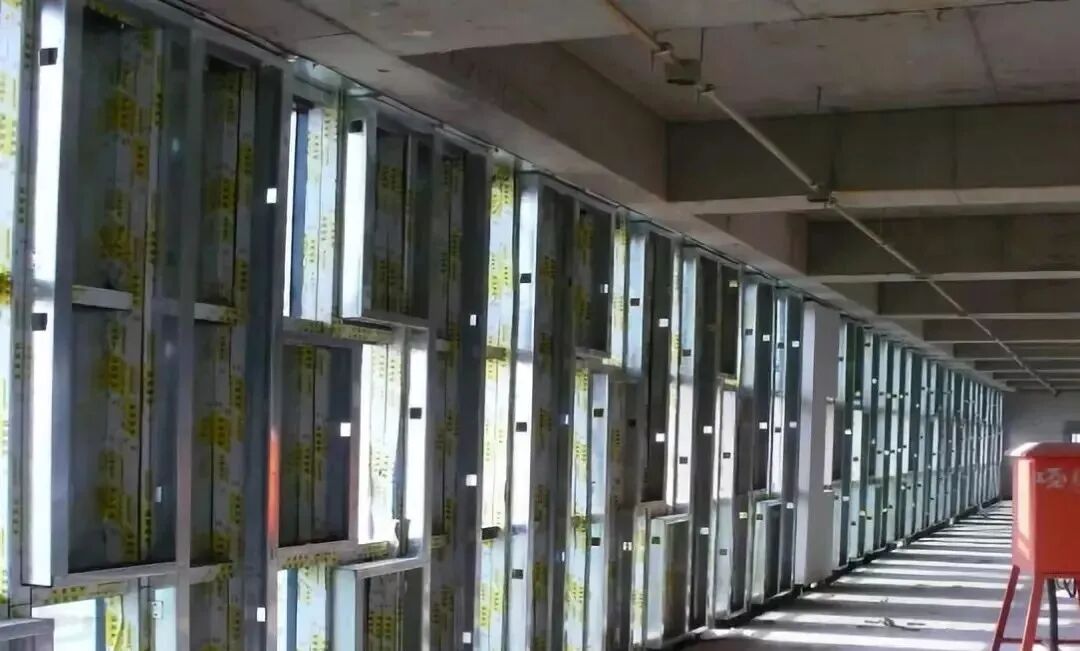

（3）竖向龙骨采用C120*50*0.8mm龙骨，间距610mm设置。

（4）横向龙骨采用U120*40*0.8mm，间距1220设置。

（5）与结构交界位置，均设置C120*50*0.8mm沿墙、沿柱、沿顶、沿地龙骨。

（6）横、竖向方管两面分别设置U120*40*0.8mm龙骨。

（7）窗洞口位置：

1）洞口左右两侧设置120*60*4.0mm镀锌方管，上下与混凝土结构连接。

2）洞口上下两侧设置120*60*3.0mm镀锌方管，左右两侧与竖向方管焊接。

3.2外围护板墙防水做法优化

（1）板材间接缝、板材与结构接缝处采用1mm×50mm单面无纺布防水胶带处理，降低板缝渗水隐患。

（2）采用“JS防水涂料（两道）”替换原设计中的“防水透气膜”，优化后的防水处理粘结性强，与无纺布防水胶带及防水砂浆的附着力好；

（3）根据现场样板实施效果，板材与幕墙龙骨间操作空间小，20厚防水砂浆厚度过大，易造成开裂，且平整度难以保证。与设计沟通，建议将“20厚防水砂浆”替换为“10厚1:2.5防水砂浆”，防水效果能满足要求。

3.3外围护板墙其他做法优化

（1）根据市场调查情况，建议将设计的10厚石膏板调整为9.5mm厚。

（2）为满足室内采光要求及外立面整体美观性能，外围护板墙根据幕墙最终版的外立面深化图纸进行外围护板墙的龙骨排版设计。

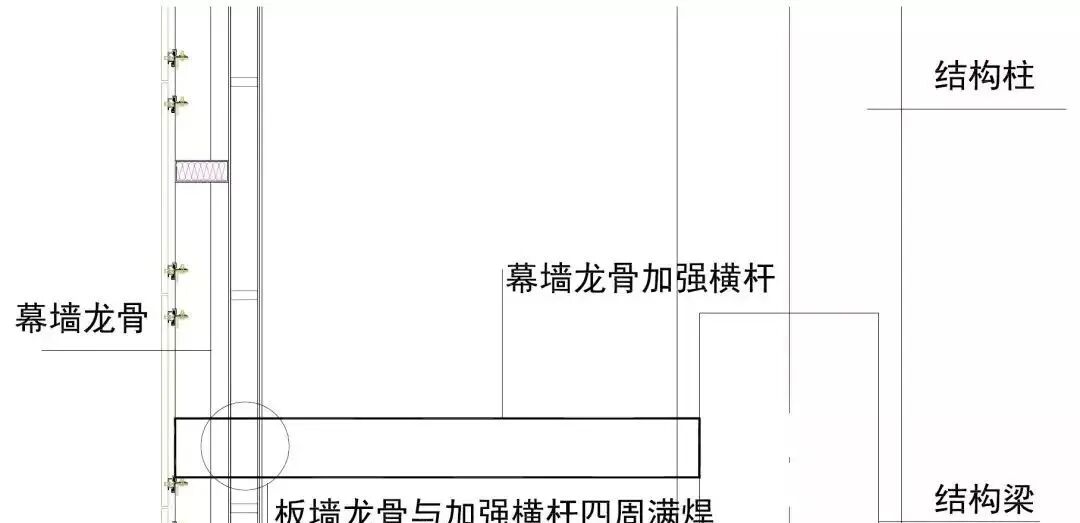

酒店宴会厅超高位置龙骨加固优化

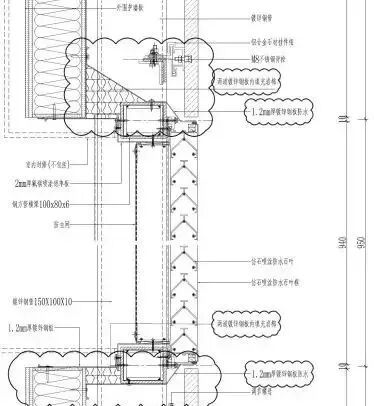

墙板留洞洞口收边细部节点优化
